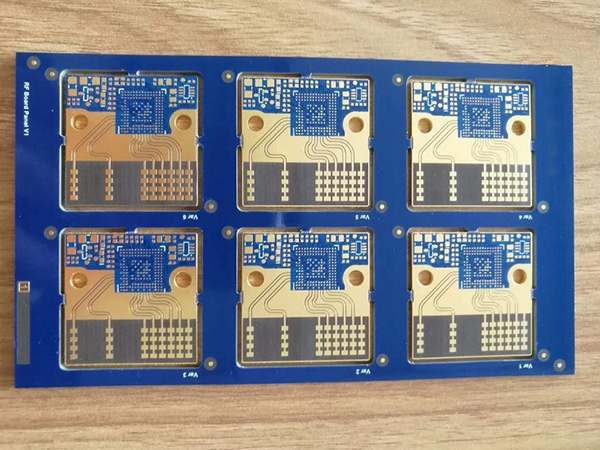

高頻電路板是指電磁頻率較高的特種電路板，用于高頻率（頻率大于300MHZ或者波長小于1米）與微波（頻率大于3GHZ或者波長小于0.1米）領域的印制電路板，是在微波基材覆銅板上利用普通剛性線路板制造方法的部分工序或者采用特殊處理方法而生產的電路板。一般來說，高頻電路板可定義為頻率在1GHz以上PCB。在PCB加工中，高頻電路板對技術的要求較高，造價也比普通印刷線路板貴。高頻電路板屬于高難度板之一，對比高頻電路板加工價格時，應牢記這些方面。那么，高頻電路板加工都有哪些注意事項呢？
1. 合理選擇層數：在高頻電路板（微波射頻板）布線時，采用中間內平面作為電源和接地層，可以有效地降低寄生電感，縮短信號線長度，減少信號之間的交叉干擾。一般來說，四層板的噪聲比兩層板的低20dB。
2. 過孔數量：在高頻電路板（微波射頻板）設計中，通孔的數量越少越好。
3. 走線總長度：在高頻電路板（微波射頻板）設計中，走線總長度越短越好，兩根導線平行間距越短越好。
4. 鍍銅：在PCB（高頻電路板）設計中，可通過加接地銅箔來減少信號間的干擾。
5. 去耦電容：在高頻電路板（微波射頻板）設計中，當高頻線路板走線時，去耦電容在集成電路的電源端橋接。
6. 電源線：在高頻電路板（微波射頻板）設計中，高頻線路板走線時，信號走線不可以產生環路，必須按照菊花鏈進行布局。
7. 走線方法：在PCB高頻電路板設計中，高頻電路板走線時，走線務必遵照45°角，這樣能夠降低高頻信號的傳送和相互耦合。
8. 高頻扼流：在PCB設計中，在對高頻電路板（微波射頻板）進行布線時，數字地線和模擬地線連接時需要連接高頻扼流器件，通常是通過中心孔的高頻鐵氧體磁珠。
9. 層間走線的方向：在PCB（高頻電路板）制定中，層間走線的方向應是垂直的，即頂層為水平方向，底層為垂直的方向，以降低信號相互間的影響。
10. 包地：在PCB設計中，高頻電路板布線時，通過對重要信號線進行包地的處理，可以顯著提高信號的抗干擾能力。當然，也可以對干擾源進行封裝，以防止干擾其他信號。
高頻電路板不論內在質量如何，表面上都差不多。我們要透過表面才能看到差異，而這些差異對PCB高頻板在整個壽命中的耐用性和功能至為關鍵。無論是在制造組裝流程還是在實際使用中，高頻電路板都要具有可靠的性能，這一點至關重要。除相關成本外，組裝過程中的缺陷可能會由高頻電路板帶進最終產品，在實際使用過程中可能會發生故障，導致索賠。因此，從這一點來看，可以毫不為過地說，一塊優質高頻電路板的成本是可以忽略不計的。領智電路是主要從事高頻微波射頻電路板及雙面多層電路板打樣和中小批量加工服務的制造商。
