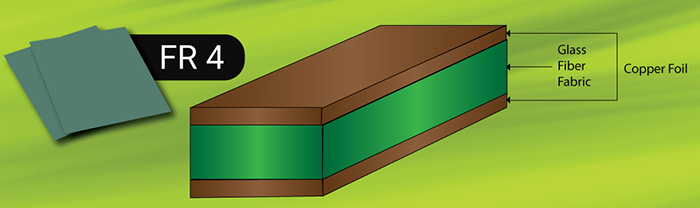

FR4中的FR表示阻燃劑，而數字4則將該材料與此類中的其他材料區分開，F(xiàn)R4是玻璃纖維增強的環氧層壓板，看起來像薄的編織布板，術語FR4也代表用于制造這些層壓板的等級，玻璃纖維結構為材料提供了結構穩定性，玻璃纖維層覆蓋有阻燃的環氧樹脂，這為材料帶來了耐用性和強大的機械性能，所有這些特性使FR4電路板在電子合同制造商中很受歡迎。FR4材料是多年來在PCB加工中最成功、應用最廣泛的材料。這主要是因為，F(xiàn)R4基材盡管包含類似的性能并且大部分都是環氧樹脂體系的，但是這個范圍很廣。其結果是，現在的FR4材料通常應用于最常見的終端中。
FR4材料充當任何PCB電路板的基礎，該材料層壓有銅箔層，使用加熱以及粘合劑進行層壓，銅箔可用于從一側或兩側層壓材料。對于相對簡單的應用，可以選擇TG值為130-140℃的FR4材料。對于多層或者厚度較大的線路板，已經對耐熱性能要求比較高的產品，應該選用TG值為170-180的FR4材料。隨著無鉛焊接工藝的出現，除TG外，TD和其他指標也需一起予以考慮。另外，無鉛焊接工藝應用中，較高的TG值并不是總是意味為著更好的性能。換而言之，隨著終端應用的擴大，可用的FR4材料的范圍也將隨之?dāng)U大。FR4材料應用在PCB電路板加工中受到歡迎的原因？
1. FR4是一種低成本材料。
2. 它具有很高的介電強度，這有助于其電絕緣性能。
3. 該材料具有高的強度重量比，并且重量輕。
4. 它是防潮的，并且也具有相對的溫度。
5. 該材料具有良好的電損耗性能。
6. FR4不吸水，因此也適用于各種船用PCB應用。
7. 材料為黃色至淺綠色，非常適合任何應用。
8. 所有這些特性使其適用于各種環境。
為您的FR4電路板選擇正確的FR4材料有哪些注意事項？使用正確厚度的材料對于構建FR4 PCB非常重要。厚度以英寸為單位測量，例如千，英寸或毫米。為您的PCB選擇FR4材料時，需要考慮幾件事。以下提示將簡化您的選擇過程？
1. 為具有空間限制的建筑板選擇薄的FR4材料。薄的材料可以支撐構建設備所需的各種精密組件，例如藍牙配件，USB連接器等。它們還適用于工程師希望專注于節省空間設計的大型項目。
2. 薄的FR4材料適合需要靈活性的應用。例如，將薄材料用于汽車和醫療PCB是理想的，因為這些PCB需要定期彎曲。
3. 避免為帶有凹槽的PCB設計選擇較薄的材料，因為這樣會增加損壞或電路板破裂的風險。
4. 材料的厚度會影響印刷電路板的重量，也可能會影響組件的兼容性。這意味著，薄的FR4材料在邏輯上將有助于制造輕巧的電路板，從而生產出輕巧的電子產品。這些輕巧的產品具有吸引力，并且易于運輸。
如果您的應用要求以下任何一項，則FR4材料不是正確的選擇？優異的耐熱性，如果要在高溫環境中使用PCB電路板，建議不要使用FR4材料。例如，對于航空航天應用中的PCB電路板，F(xiàn)R4材料不是正確的選擇。無鉛焊接，如果您的客戶需要符合RoHS的PCB，則必須使用無鉛焊接。在無鉛焊接過程中，回流溫度可能達到峰值并達到250攝氏度，并且由于其耐低溫性，F(xiàn)R4材料無法承受。高頻信號，暴露于高頻信號時，F(xiàn)R4板無法維持穩定的阻抗。結果，會出現波動，并可能影響信號的完整性。
