為了保證印刷電路板加工的質量，PCB廠家在生產的過程中經過了多種檢測方法，每種檢測方法都會針對不同的PCB板的瑕疵。主要可分為電氣測試法和視覺測試法兩大類。電氣測試通常采用惠斯電橋測量各測試點間的阻抗特性的方法，來檢測所有通導性（即開路和短路），電氣測試在尋找短路或斷路瑕疵時比較準確。今天領智電路小編就為大家介紹一下PCB加工中飛針測試與測試架測試有什么區別？
飛針測試機利用4，6或8支探針對PCB電路板進行高壓絕緣和低阻值導通測試(測試線路的開路和短路)而不需要做測試治具，適合測試小批量樣板。一般采用“真值比較定位法”，能對測試過程和故障點進行實時監控，保證測試的準確性。飛針機測試的大致工序：在飛針工作站讀取資料→轉換飛針測試機測試檔案后，生產首件→收集電容值及電阻值數據→開始生產。飛針測試的優點是測試密度高，最小Pitch可達0.05mm甚至更??；無夾具成本；更適合用于打樣；打樣成本較低。它的缺點是測試針折損率高；測試速度相對慢；耐壓無法測試,高層次高密度板測試有較大風險；不適合批量測試；測試準確率不及測試架；返單需要再次收費。

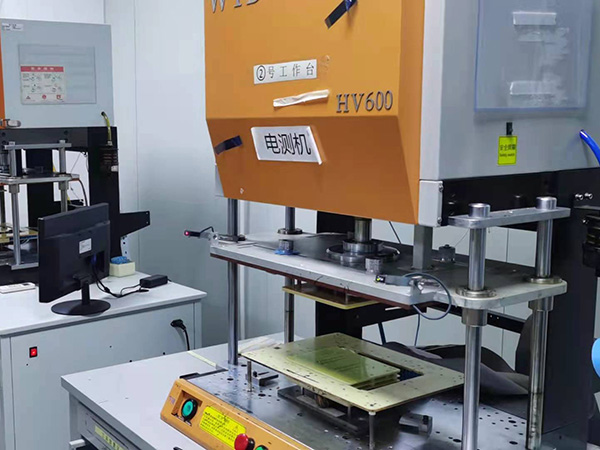

測試架測試法是印刷電路板行業中普遍應用的PCB電路板測試方式之一，依靠測試架(即夾具)，用于測試PCB不同網絡走線間是否存在短路、PCB同一網絡到各PAD是否開路、過孔是否開路，還可進行絕緣強度測試、阻抗測試。其顯著特點是測試速度及準確率極高。測試架測試大致工序：測試架上機→使用鋁片模擬全短路測試→用導電膠片模擬全開路測試→取良品板學習測試→確保測試架探針(即回路)無異常→上料生產。測試架測試的優點是測試準確率高；測試速度快，適合批量測試；批量測試，只需一個測試架，成本更低；一次性收費，返單不另收費。它的缺點是首次制作測試架需要付費，各廠價格均有不同；不適用于打樣的測試。
總的來說，飛針測試更適合小批量，測試架測試適用于大批量電路板生產的測試。價格上測試架的價格更貴一些，每個廠家收取的價格不一，PCB電路板生產建議全測，使用測試架，更能保證品質！領智電路是專業高精密PCB電路板生產廠家，可生產各種精密金屬電路板，厚銅電路板，高精密多層HDI電路板和軟硬結合板，歡迎聯系我們領智電路合作。
