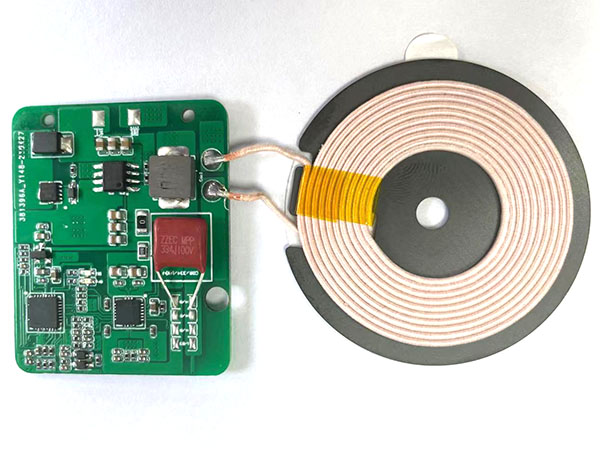

15W無線充印制電路板

發布日期：2021-05-25 09:15瀏覽次數：

15W無線充印制電路板是符合Qi標準協議的無線充電PCBA電路板，支持Qi認證。充電效率可達78%，良好的兼容性，支持部分手機15W無線充電，還支持vivo 10W，蘋果 7.5W，華為10W， OPPO10W，小米10W快速無線充電。兼容USB供電，擁有靈敏的FOD功能和LED燈指示狀態功能。領智電路是一家專業提供15W無線充PCB制作，15W無線充PCB加工，15W無線充PCB打樣，15W無線充電路板SMT貼片加工等相關服務的生產廠家。

PCBA名稱 ：15W無線充印制電路板

PCBA工藝：白字綠油，銅厚1OZ，無鉛噴錫

PCBA尺寸：45*37*1mm

產品方案：SOC+全橋+寬電壓輸入

輸入接口：接觸點（正負極反接保護）

輸入電壓/電流：10V-18V

輸出功率：15W（Max）

工作頻率：110KHZ-205KHZ

充電距離：2-6mm（線圈距離）

溫度保護：65°C

過壓保護：13 . 2V(可調）

過流保護：5V/2A、9V/2A、12V/2 . 2A（可調）
