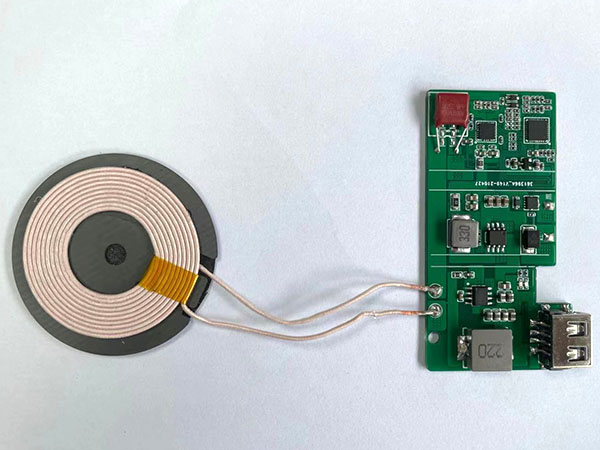

QC無線充PCBA電路板

發布日期：2021-05-24 10:52瀏覽次數：

QC無線充PCBA電路板是一款用于符合QC標準無線充電低成本PCBA電路板方案。適用于15W以內的無線充電，支持LED/蜂鳴器多種靈活的聲光提示。QC無線充PCBA電路板支持SOC+全橋+寬電壓輸入+USB輸出，該產品提供輸入欠壓，輸入過壓，輸出短路和過溫在故障條件下保護設備和系統。領智電路是一家專業提供QC無線充PCB制作，QC無線充PCB加工，QC無線充PCB打樣，QC無線充電路板SMT貼片加工等相關服務的生產廠家。

PCBA電路板名稱：QC無線充PCBA電路板

PCBA工藝：白字綠油，銅厚1OZ，無鉛

PCBA尺寸：71 . 6*38 .4*1mm

產品方案：SOC+全橋+寬電壓輸入+USB輸出

輸入接口：接觸點（正負極反接保護）

輸入電壓/電流：10V- 18V

無線充電輸出功率：15W （Max）

工作頻率：110KHZ-205KHZ

充電距離：2-6mm（線圈距離）

USB輸出：QC3 . 0輸出

溫度保護：65°C

過壓保護：13 . 2V(可調）
