制造PCB線路板時我們面臨的主要問題之一是PCB設計人員經常過度依賴于材料數據表。別誤會，數據表為設計人員提供了材料電性能的詳盡描述，而電性能是高速應用的主要考慮因素。但是，考慮到各種現實中的制造問題時，數據手冊不足，并且現實中的制造問題很重要，因為它們會影響產量和成本。
如何選擇PCB材料？

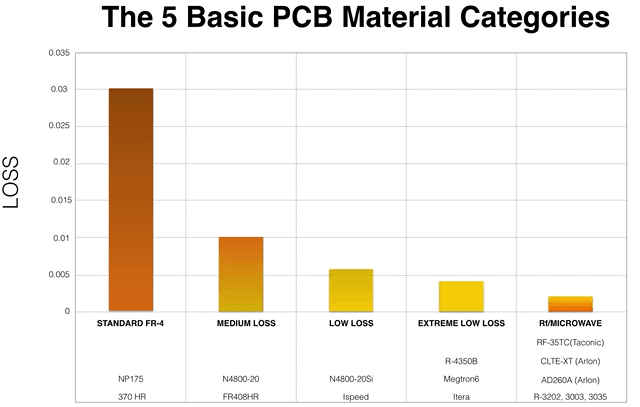

5種基本的PCB材料類別
關于高速線路板的PCB材料選擇，關于可制造性和兩個成本，必須主要關注的問題是什么？讓我們看一下這張圖。為了方便起見，我們根據材料的信號損耗屬性將重要材料分類為存儲桶。
在左邊，我們有像FR-4這樣的材料。這些是您日常使用的標準材料，例如南亞等來自中國的材料，Isola等來自美國的材料。FR-4是可以在任何應用中使用的標準材料，但它們也是損耗最大的層壓板。它還可能有很多其他電氣和機械問題，如果您遇到FR-4材料的問題，請聯系我們。
當我們遍歷圖表時，可以看到損耗較小，速度更快的應用PCB材料。羅杰斯4350的性能與Megtron 6和Itera相似，因此當您需要這種性能水平時，應該考慮這些材料。
如何選擇PCB層壓板？
PCB材料的選擇取決于所用介電材料的各種特性。這些屬性包括：
1. 玻璃化轉變溫度（Tg）–材料從固態轉變?yōu)檎承詰B(tài)的溫度稱為玻璃化轉變溫度。這是選擇PCB材料的關鍵參數。
2. 熱分解溫度（Td）–材料發生化學分解的溫度稱為熱分解溫度。
3. 介電常數（Dk）–電信號在介電介質中傳播的速度稱為介電常數。這是選擇PCB材料的關鍵參數。
4. 損耗角正切–信號通過介電材料上的傳輸線時的功率損耗稱為損耗角正切。
5. 熱膨脹系數（CTE）–隨溫度變化而變化的材料尺寸稱為熱膨脹系數
6. 熱導率（Tc）–材料的導熱特性稱為熱導率。
7. 符合RoHS要求–將有害物質（如鉛）的減少或消除視為符合RoHS標準。
確定適合PCB線路板的層壓板是設計過程的重要組成部分。當您處理PCB的設計階段時，您應該研究最適合的層壓板，并與制造商核實，以確保您選擇的層壓板與其制造和裝配過程兼容。
