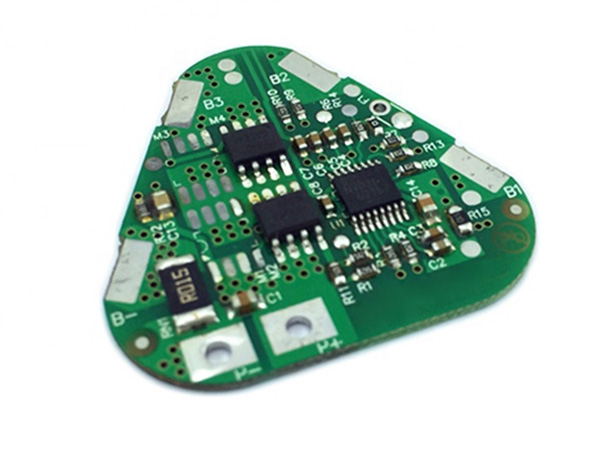

三串鋰電池PCBA保護板是對串聯鋰電池組的充放電保護，在充滿電時能保證各單體電池之間的電壓差異小于設定值，實現電池組各單體電池的均充，有效地改善了串聯充電方式下的充電效果。三串鋰電池PCBA保護板的主要功能有過充保護功能，過放保護功能，短路保護功能，過流保護功能，過溫保護功能，均衡保護功能。那么，領智電路小編就為大家詳細介紹一下三串電池組PCBA保護板功能？
1. 將鋰電池與保護板按接線圖連接
保護電路分別檢測串聯電池組中每只電池的電壓和電流，控制電池組的充放電過程。電池組中每只電池的電壓均在過充檢測電壓和過放檢測電壓之間，并且輸出無短路現象時，MOS管導通，通過P+、P-可對電池組進行放電操作。
2. 電池組過放保護功能
串聯電池組中的任意一只電池的電壓下降到過放檢測電壓并且達到過放延時時間時，過放保護功能啟動，切斷放電MOS管，禁止電池組對外輸出電流，保護電池組安全，電路板進入休眠狀態，電路板消耗電流為休眠電流以下，進入休眠狀態的電路只有在連接充電器后，并且電池電壓超過過放恢復電壓后才能恢復。
3. 電池組過充保護功能
通過P+和C-對電池組充電過程中，當任何一節電池電壓上升到電池過充檢測電壓，并且超過過充延時時間時，過充保護功能啟動，切斷充電MOS管，禁止對電池組充電，保護電池組安全，當電池組連接負載放電或者電池電壓下降到過充恢復電壓以下時，過充狀態被恢復。
4. 電池組短路保護功能
當電池組放電端口P+和P-發生短路時，保護電路會在短路保護延時時間后，切斷放電MOS管，禁止電池組對外放電，當外部短路被移除后，電路自動恢復。
5. 電池組過流保護功能
當電池組放電端口P+和P-發生過電流現象時，保護電路會在過流保護延時時間后，切斷放電MOS管，禁止電池組對外放電，當外部短路被移除后，電路自動恢復。
6. 溫度保護功能
當電池組溫度高于溫度保護值90攝氏度時，同時關閉充電MOS管和放電MOS管，禁止充放電，當溫度降低后，溫度保護狀態解除，允許電池組對外輸出電流以及對電池組進行充電。
